全國服務熱線裝配式鋼筋混凝土檢測豎井按其箱體形狀分為圓形和矩形(如圖3-1和圖3-2所示)，與管道連接為剛性界面。與檢查井連接的管道一段和二段之間設置柔性界面，防止因地基沉降不均勻而造成雨水和污水滲漏。預制鋼筋混凝土檢測豎井的構件采用舌槽連接，提高整體的穩定性和密封性。裝配式鋼筋混凝土裝配式雨水污水檢查井為同類型，雨水污水檢查井的豎井高度可通過多個裝配式構件組合調節。本設計的優點是:減少生產廠家生產的模具數量，便于零部件的系列化、標準化和裝配;井室高度可調，可滿足現場不同埋深、不同井深的需要;可以有效降低生產成本。

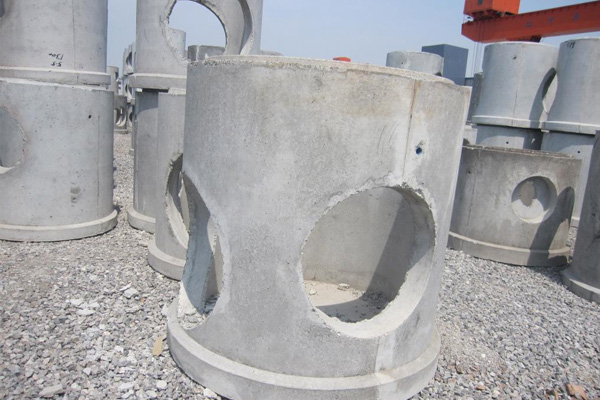

裝配式鋼筋混凝土預制圓檢驗軸按其箱體內徑分為? 1000mm、? 1200mm、? 1500mm、? 1800mm、? 2000mm、? 2400mm、? 3000mm、? 5500mm八個規格。預制鋼筋混凝土預制矩形人孔按其箱體大小可分為四種規格:方形人孔、矩形直井、矩形三通井和矩形四通井。其中，圓形井室內徑大于1000mm的探井，根據井筒與井室的連接形式，可分為封閉型和蓋型兩種。
裝配式鋼筋混凝土圓軸與矩形軸的規格、尺寸相同。豎井由井環和四個不同高度的調節環組成，以滿足不同土壤覆蓋深度的需要。軸徑分為? 700mm和? 800mm兩種。
連接預制鋼筋混凝土檢測豎井的所有管線在管道頂部平直連接，連接到主線時的高程差由分支豎井調節。裝配式鋼筋混凝土檢查井雨水支管預留出入孔，可根據管道設計圖預制，也可根據廠家提供的調井塊模塊系列進行選擇，以滿足不同項目的需要。
預制鋼筋混凝土預制人孔，預留噴管孔孔徑，并為開放式施工方式，插入管外徑增加2 * 20MM;頂進施工時，管材外徑增加2 * 30MM。相鄰預留孔邊緣之間的更小凈距離為井壁厚度的2倍。
采用裝配式鋼筋混凝土人孔代替普通燒結磚砌體排水人孔，具有獨特的技術創新和突出的優勢:
1)新型裝配式鋼筋混凝土探井成功替代了粘土燒結磚砌體探井，為保護耕地、節約能源、禁止使用粘土燒結磚的法律法規的實施創造了重要的基礎條件。
2)發布了新型裝配式鋼筋混凝土檢驗豎井國家標準圖集(05ss521)。結構設計合理，模量匹配，便于工業化生產和運輸;用新型裝配式鋼筋混凝土檢測井代替粘土磚檢測井，也是對排水管道大開槽傳統施工方法的突破和改革。將長期“冷槽”大開槽施工方法改造為開槽、敷設管道、拼裝、堵水、回填的快速裝配式施工方法，有效降低了管道施工對城市交通的影響，具有重要的社會效益。
3)新型裝配式鋼筋混凝土檢驗井比普通磚檢驗井具有更好的耐久性、密封性和耐腐蝕性，有效提高了排水管道的整體施工質量，避免了污水泄漏對城市地下水資源的污染，具有重要的環保意義。
4)采用新型裝配式鋼筋混凝土檢測井代替粘土磚砌體檢測井，簡化了施工，避免了大量土石方的運輸和儲存，延長了檢測井的使用壽命，降低了今后的維護和維修成本。經測算，總成本明顯低于傳統的粘土磚筑探井施工方法，具有相當?shù)木C合經濟效益。
